Срыв сроков сборки шкафов автоматики и задержки поставок европейских клеммных блоков вынуждают инженеров искать прямую замену компонентам западных марок. Ожидание разъемов Harting, Weidmuller или Phoenix Contact через параллельные каналы растягивается до 16 недель, раздувая смету проекта в два раза.
Промышленные разъемы SUPU закрывают эту проблему за счет полного размерного соответствия европейским посадочным стандартам и складского наличия. Завод выпускает разъемы с идентичной распиновкой pin-to-pin, поэтому проектировщики внедряют азиатские соединители без переделки чертежей и сокращают затраты на закупку на 35-50% в сезоне 2026 года.
Чем разъемы SUPU заменяют европейские интерфейсы Harting и Phoenix Contact

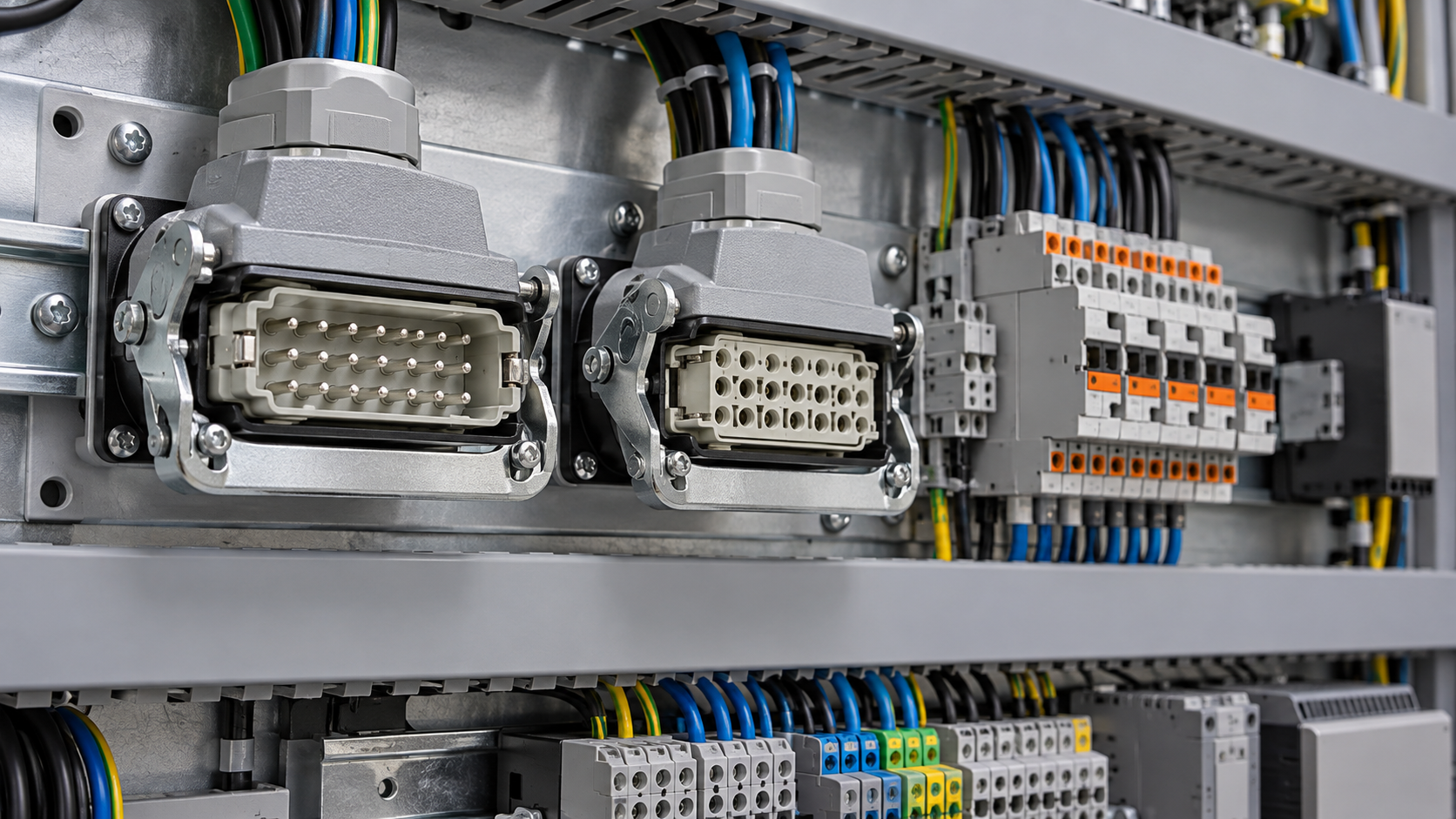

Тяжелые соединители серии HDC бренда SUPU служат полными аналогами линеек Harting Han. Литые алюминиевые кожухи с порошковым покрытием защищают контактные группы от пыли, брызг СОЖ и стружки в металлообрабатывающих цехах. Медные контакты с серебряным либо золотым напылением толщиной от пяти микрометров переносят пусковые токи без подгорания и падения напряжения в цепях питания приводов.
Совместимость линеек подтверждают базовые характеристики:
- соответствие габаритов посадочных вырезов и межцентровых расстояний винтов крепления;
- диапазон рабочих токов от 10 до 35 А при номинальном напряжении до 500 В;
- защита контактной зоны по классам IP65 и IP68 при использовании байонетных или рычажных замков;
- изоляционные вставки из трудногорючего полиамида с температурным порогом до +125 °C.
Сборщики устанавливают промышленные разъемы SUPU в штатные посадочные окна пультов оператора без фрезеровки металла и доработки несущих конструкций.
Как подобрать соединители SUPU под задачи шкафной автоматики
Для монтажа на печатные платы производитель предлагает клеммные разъемы серии TP с шагом выводов от 3.5 до 7.62 мм. Модульная конструкция соединителей позволяет набирать клеммные поля нужной полюсности для сигнальных цепей промышленных контроллеров. Пружинные зажимы Push-in обеспечивают постоянное контактное давление на проводник сечением от 0.2 до 4 мм², компенсируя деформацию медной жилы.
Подбор нужной серии учитывает три рабочих параметра:
- плотность размещения контактов на плате под разводку печатных проводников;
- ориентация ввода кабеля прямо, под 45 градусов или параллельно текстолиту;
- наличие механической кодировки против ошибочного включения соседних ответных частей.
Выверенная геометрия гнезд предотвращает перекосы штекеров, исключая повреждение пайки на платах ввода-вывода при частых регламентных работах.
Практика монтажа соединителей SUPU в условиях вибрации и перепадов температур
Пружинная контактная группа разъемов SUPU не требует периодической сервисной протяжки винтов, в отличие от устаревших клеммников. При монтаже жесткого провода или кабеля с наконечником НШВИ жилу просто вставляют в гнездо до упора без использования инструмента. Стальная пружина мгновенно прижимает провод к луженой токоведущей шине с усилием 20 Н. Чтобы подключить многожильный гибкий провод без наконечника, монтажник нажимает стандартной отверткой на сервисный оранжевый толкатель.
Испытания на вибростендах подтверждают стабильность переходного сопротивления соединителей SUPU при тряске с ускорением до пяти g. Встроенные тестовые гнезда диаметром два миллиметра позволяют щупам мультиметра снимать контрольные сигналы без разбора разъема и остановки технологического цикла.
